3Dプリンタパドル OpenPaddle

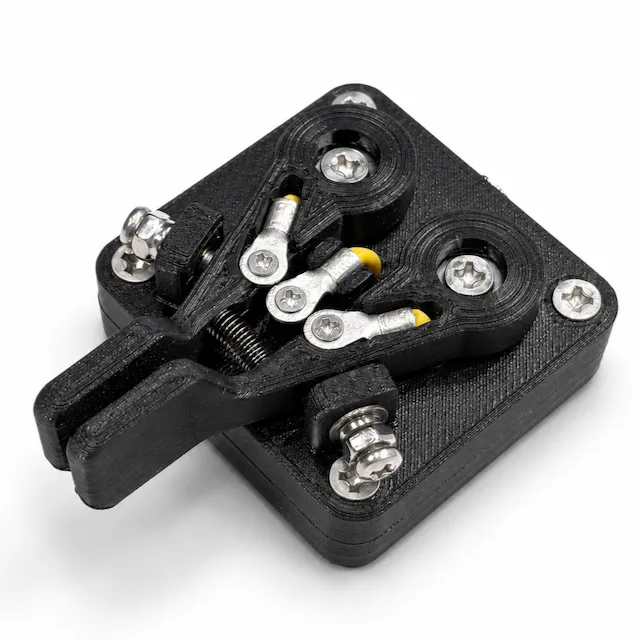

OpenPaddleは、3Dプリンターと簡単に手に入る部品で作れる、CW送信用のデュアルレバーパドルです。

全てのパーツが公開されていて、必要なパーツを自分で造形し、身近な部品と組み合わせて、パドルを作ることができます。

特徴

• 3Dプリンターで主要パーツを製作可能
• 入手しやすい部品を使って組み立て可能
• 左右のレバーで短点と長点を入力するデュアルレバー方式
• 小型でシンプル、壊れにくい構造

3Dデータ

STLデータには、本体と左右のレバーにあたる4つのパーツが含まれています。

OpenPaddle STLデータ

ライセンスはCC BY-NC 4.0でご利用いただけます。

必要な部品

• 皿頭タッピングネジ M3 × 12 mm：6本
• 皿頭タッピングネジ M2.3 × 6 mm：3本
• M3ボルト 10 mm：2本
• M3ナット（セルフロッキング）：2個
• M3ワッシャー：4枚
• R1.25-3 圧着端子：3個
• 3.5 mmジャック MJ-352WまたはPJ-324M：1個
• ベアリング MR104ZZ：2個
• ネオジム磁石 直径6mm x 高さ3mm：4個
• M3 L4mm OD4.2mm ヒートインサートナット：2個
• シリコン被覆ワイヤー AWG22：10cm程度
• Cherry MXキーボード用メカニカルスイッチ：1個
  • 内部のスプリングを取り出して使用します。
  • お好みに応じて、希望のバネの硬さ（gf）を選びます。
